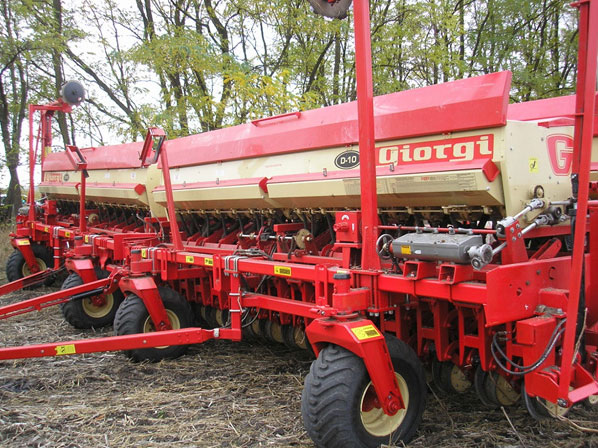

Сеялки компании Giorgi, зерновые D-10
Техническое описание:
Модели:
-
22 сошника на 1 модуль: междурядье 19 см, ширина захвата модуля 4,18 м.
-
28 сошников на 1 модуль: междурядье 19 см, ширина захвата модуля 5,32 м.
- Емкость бункера для семян (57%) и удобрений (43%). Общая емкость для 22 сошников — 2350 л, для 28 сошников — 3000 л. Бункер перестраивается при помощи перегородки под внесение 100% семян или 100% удобрений.
- Корпус высевающего аппарата: гладкий и вращающийся диск.
Давление сошников на почву: до 400 кг.
- Сошники крепятся на параллелограммах — независимых подвесках.
- Возможность отключения любой секции и посев с междурядьем 38 или 57 см.
- Задние прикатывающие колёса: с зубчатым армированным диском.
- Колесная система: 4 колеса 400/60 х 15,5` на каждый модуль.
- Соединение модулей посредством разветвленного дышла: максимальная ширина захвата 15,96 м (3 модуля по 28 сошников).
- Продольная транспортировка.
- Применяется для посева зерновых и зернобобовых культур, сои, рапса и люцерны.
|
К-во высев. элемен
тов |
Междурядье, см. |
К-во модулей |
Система распределения |
Тип высев. элемента |
Обьем бункера, л |
Обьем бункера для удобрений, л. |
Тип внесения удобрений |
Вес оборудо
вания, кг. |
Мощн. Трира, л.с. |
|
Боковое внесенье |
Линейное внесение |
|
8 |
70(фиксированное) |
1 |
пневматическая |
стандартный |
1320 |
980 |
545 |
двойное |
3800 |
65-75 |
|
8 |
70(фиксированное) |
1 |
пневматическая |
Для прямого посева |
1320 |
980 |
545 |
двойное |
4200 |
75-90 |
|
16 |
70 (фиксированное) |
2 |
пневматическая |
стандартный |
2640 |
1960 |
1090 |
двойное |
7600 |
130-145 |
|
16 |
70(фиксированное) |
2 |
пневматическая |
Для прямого посева |
2640 |
1960 |
1090 |
двойное |
8400 |
145-180 |
|
24 |
70(фиксированное) |
3 |
пневматическая |
стандартный |
3960 |
2940 |
1635 |
двойное |
11400 |
195-220 |
|
8 |
70(изменяемое на 52,5) |
1 |
пневматическая |
стандартный |
1320 |
980 |
545 |
двойное |
3800 |
65-75 |
|
8 |
70(изменяемое на 52,5) |
1 |
пневматическая |
Для прямого посева |
1320 |
980 |
545 |
двойное |
4200 |
75-90 |
|
16 |
70(изменяемое на 52,5) |
2 |
пневматическая |
стандартный |
2640 |
1960 |
1090 |
двойное |
7600 |
130-145 |
|
24 |
70(изменяемое на 52,5) |
3 |
пневматическая |
стандартный |
3960 |
2940 |
1635 |
двойное |
11400 |
195-220 |
|
24 |
70(изменяемое на 52,5) |
3 |
пневматическая |
Для прямого посева |
3960 |
2940 |
1635 |
двойное |
12600 |
220-265 |
|
12 |
44,5(изменяемое на 70) |
1 |
пневматическая |
Для прямого посева |
1370 |
980 |
545 |
двойное |
6300 |
110-135 |
|
24 |
44,5(изменяемое на 70) |
2 |
пневматическая |
Для прямого посева |
2740 |
1960 |
1090 |
двойное |
12600 |
220-265 |
|
36 |
44,5(изменяемое на 70) |
3 |
пневматическая |
стандартный |
4110 |
29440 |
1635 |
двойное |
17100 |
290-325 |
Три независимых параллелограмма - три различных преимущества.
|
Основные характеристики |
Преимущества |
|
|
|
|
А. Отдельный параллелограмм для лезвия переднего ножа. Передние ножи:
-
Стандартные: волнообразный диск, диаметром 17", для использования с сошником или без сошника.
-
На выбор: гладкий диск, диаметром 17". для использования с сошником или без сошника. |
-
Гибкое копирование неровностей поверхности почвы при постоянной рабочей глубине.
-
Лучшая проникающая способность.
-
Лучшая резка стерни.
-
Совместное действие волнообразного дискового ножа и сошника позволяет создать более широкую борозду (например, для
лучшего проникновения солнечных лучей и повышения температуры грунта). |
|
В. Второй параллелограмм для сошника и высевающего ряда
» Подпочвенный сошник, установленный на опоре исключительной конструкции, с плавающим пальцем.
-
Двойные дисковые рыхлители.
-
Спаренные регуляторы глубины.
-
Колеса заделывания семян.
-
Прикатывающие катки углового профиля с зубчатыми дисками. |
-
Отличное копирование поверхности без использования дополнительных принадлежностей.
-
Минимальная пертурбация поверхности.
-
Свободная расчистка от стерни.
-
Превосходная подготовка семя ложа.
-
Внесение семян в соответствующую среду для их максимального прорастания и выхода на поверхность.
-
Оптимальный контроль глубины посева. Постоянная и равномерная нагрузка на регуляторы глубины. |
|
С. Третий параллелограмм для рабочих органов внесения удобрений.
|
» Автономная работа рабочих органов резки стерни и посева семян.
|
|

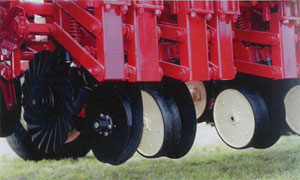

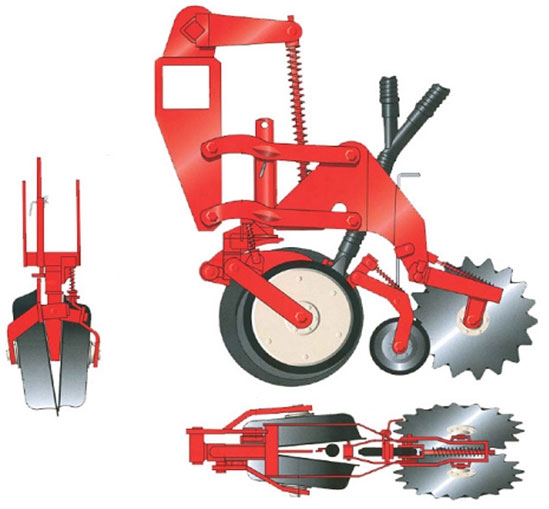

Вид сбоку:
Поднятый над поверхностью целостный ряд рабочих органов удобрения почвы, резки стерни и посева семян. |

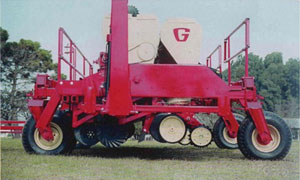

Вид спереди:
Рабочие органы внесения удобрений и лезвия ножей: приих неиспользовании блокируется гидравлический привод, сами рабочие органы остаются в поднятом состоянии во избежании их нецелесообразного износа. |
|
 |
 |
Рабочие органы, подлежащие принудительной смазке:
|
 |
A. Основания семенных баков, установленные на подшипниках двойного бронирования механизма вращения дозаторных пластин. |
|
 |
B. Высевающие аппараты, установленные на
бронированных подшипниках, с трансмиссией к
дозаторным пластинам. |
|
 |

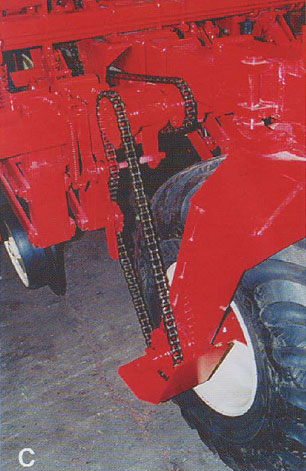

C. Трансмиссия от приводных колес к полуосям
при помощи дефлекторных коробок, установленных на подшипниках двойного бронирования. |
|
 |

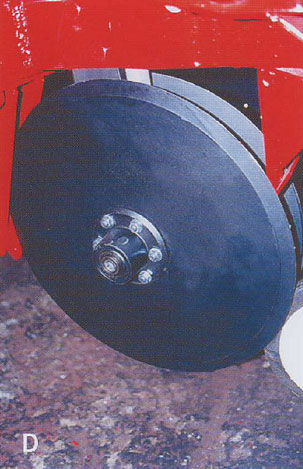

D. Двойные дисковые рыхлители, установленные на кованом основании, с двумя подшипниками на каждом. |
|
|
|
|
|

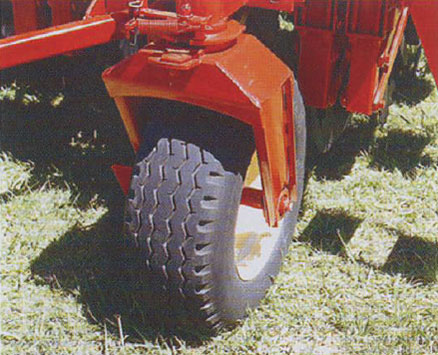

Шины: Стандартные 11-L16 |

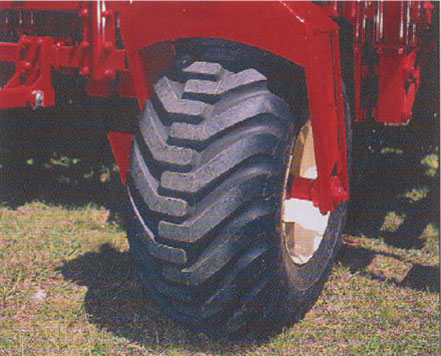

Высокой флотации 400/60x15,5" |

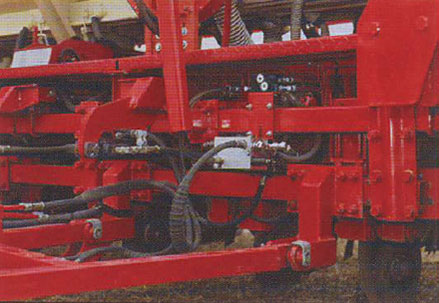

Узел управления рабочими органами: на выбор
В автоматизированной форме координирует подъем и спуск рабочих органов посева, удобрения, рыхления и разметки при наличии гидравлического соединения с трактором. |
Простое или двойное удобрение:
Все модели могут комплектоваться баками большой емкости для применения гранулированных удобрений специального химического состава.

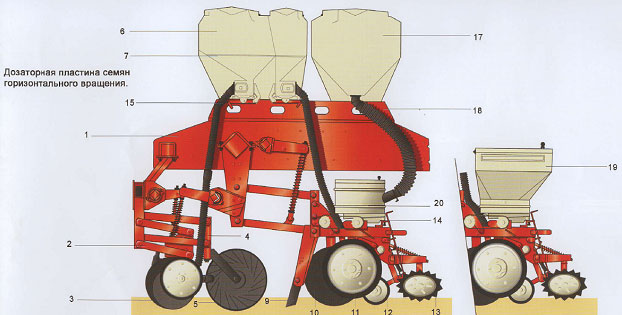

Сеялка с пневматической системой посева семян «MONOSEM»
1 - Основная рама.
2 - Параллелограммная система для устройства бокового внесения удобрения.
3 - Разрыхлитель для бокового внесения удобрений: нож с башмачной фрезой (вращающийся комплект).
4 - Параллелограммная система для фронтального ножа.
5 - Лезвие фронтального ножа: диаметр 17" волнистый или гладкий (вращающийся комплект).
6 - Бак для двойного удобрения с передвижными перегородками: наклоняя перегородки, бак может быть использован для простого удобрения, линейного или бокового.
7 - Сито для удобрений.
6 - Параллелограммная система для высевающего аппарата и сошника.
7 - Подпочвенный сошник.
10 - Разрыхлитель: двойной диск.
11 - Спаренные колеса регулировки глубины.
12 - Заделывающий каток.
13 - Прикатывающие катки углового профиля
14 - Рычаг дезактивации заделывающего катка.
15 - Выпускной трубопровод для бокового удобрения.
16 - Выпускной трубопровод для линейного удобрения.
17 - Семенной бак большой емкости.
18 - Семенной трубопровод к дозаторам.
19 - Отдельный семенной бак с дозаторной пластиной семян горизонтального вращения.
20 - Коллекторный семенной бак с дозаторной пластиной семян горизонтального вращения.
